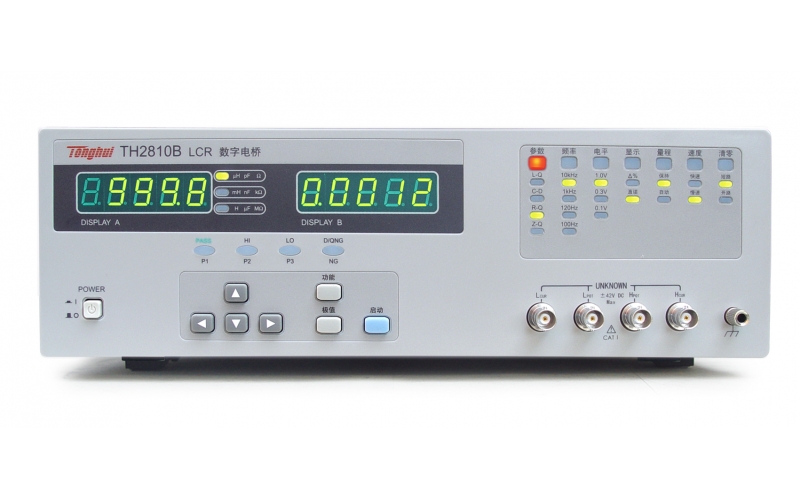

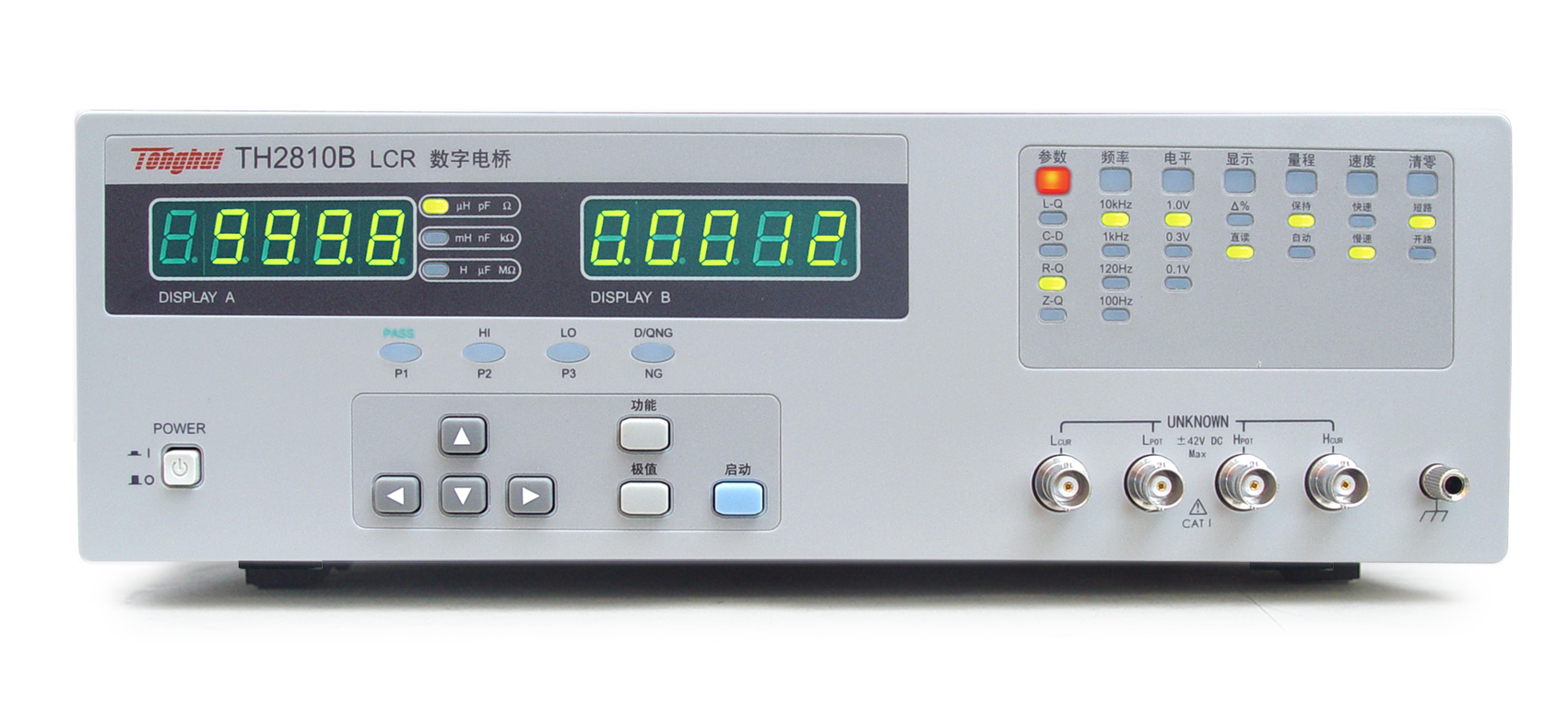

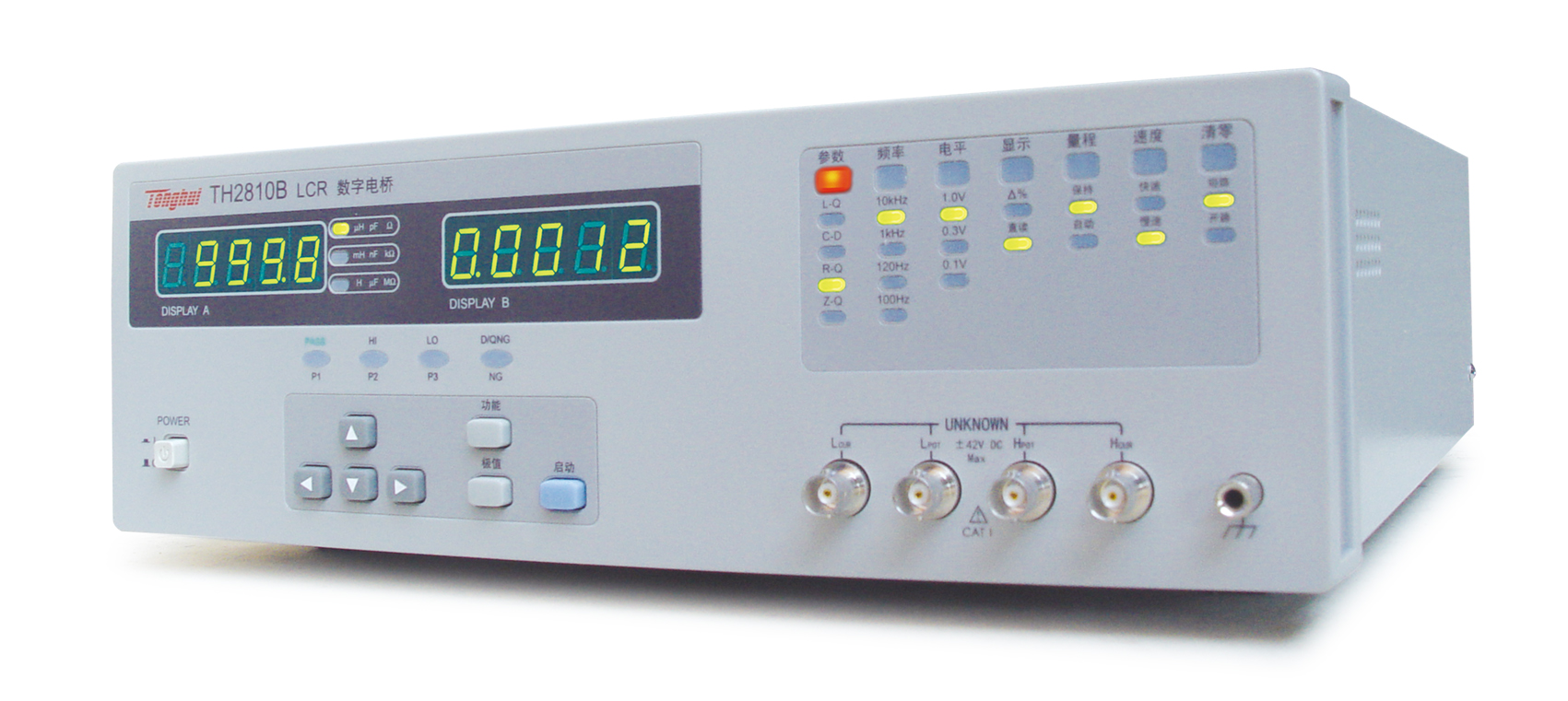

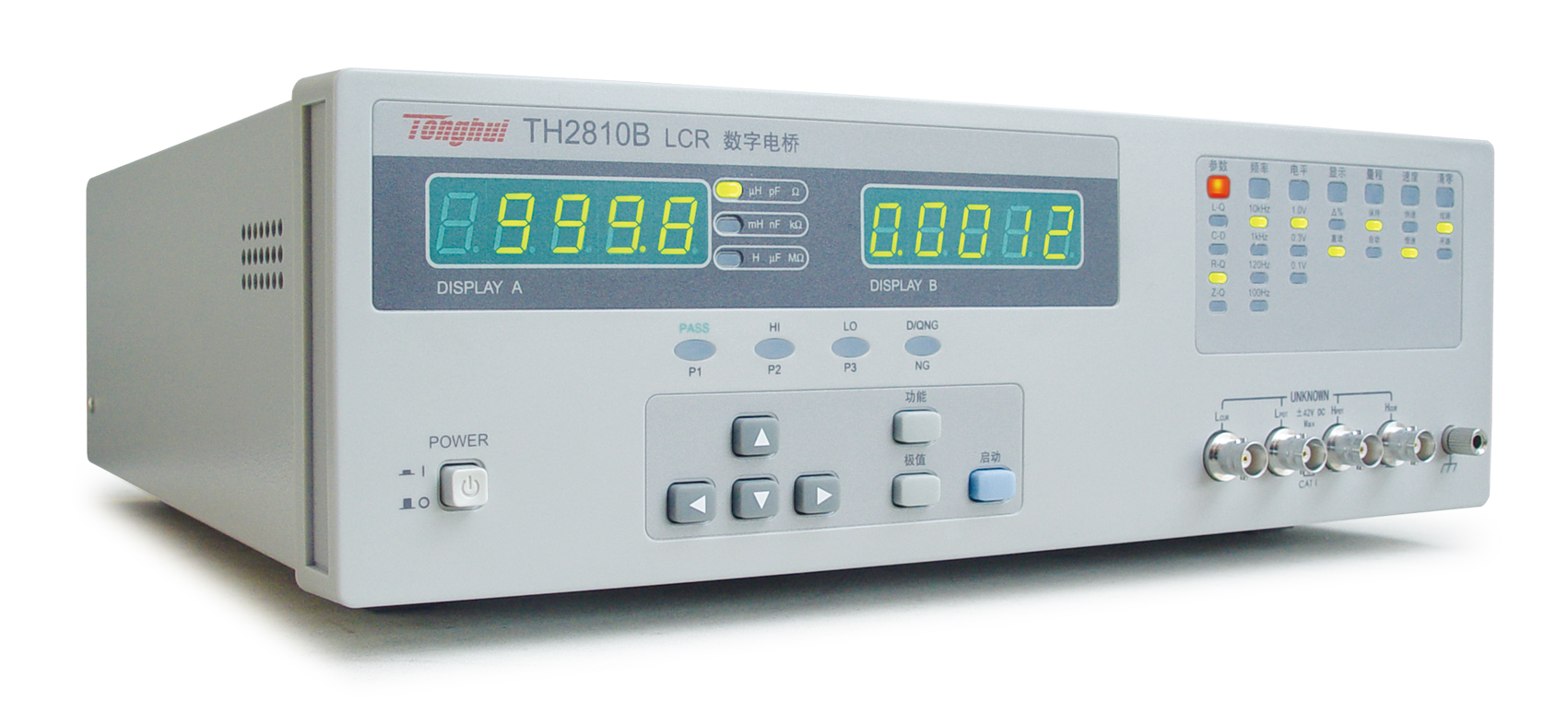

• TH2810B LCR數字電橋


• 簡介

• ■?數字電橋 TH2810B型LCR數字電橋是一種測試速度快、精度高、測試范圍寬的通用阻抗測量?jī)x器。 四個測試頻率點，最高至10kHz, 30Ω 、100Ω兩種不同信號源輸出阻抗可使儀器測量結果與眾多LCR結果相一致，同時也能適應陶瓷電容器對測量電平的要求。?

• 應用

•


• 技術參數

• 型號	TH2810B
  測試參數	L-Q, C-D, R-Q, |Z|-Q
  基本準確度	0.1%
  等效電路	串聯, 并聯
  量程方式	自動, 保持
  觸發方式	內部, 手動, 外部
  測試速度(1kHz)(次/秒)	快速: 15,慢速:4.5
  校準功能	開路 / 短路,掃頻清零
  測試端配置	5端
  測 ?試 信 號
  測試信號頻率	100Hz,120Hz,1kHz,10kHz,±0.01%
  輸出阻抗	30 Ω , 100 Ω
  測試信號電平	0.1Vrms,0.3Vrms, 1Vrms
  測量顯示范圍
  |Z|, R	0.1 mΩ — 99.99 MΩ
  C	0.01pF — 99999μF
  L	0.01μH — 99999H
  D	0.0001 — 9.9999
  Q	0.0001 — 9999.9
  Δ%	-999.99% — 999.99%
  顯示
  顯示方式	直讀，Δ%LED顯示
  顯示器	主、副參數：5位
  比較器	四檔分選，P1檔訊響，或兩檔分選，合格訊響
  接口	RS232C, Handler




• 附件

標配
配件名稱	型號
四端夾具	TH26001A
短路片	TH26010
四端Kelvin測試線	TH26004S-1

選配
配件名稱	型號
帶盒貼片測試線	TH26029B
