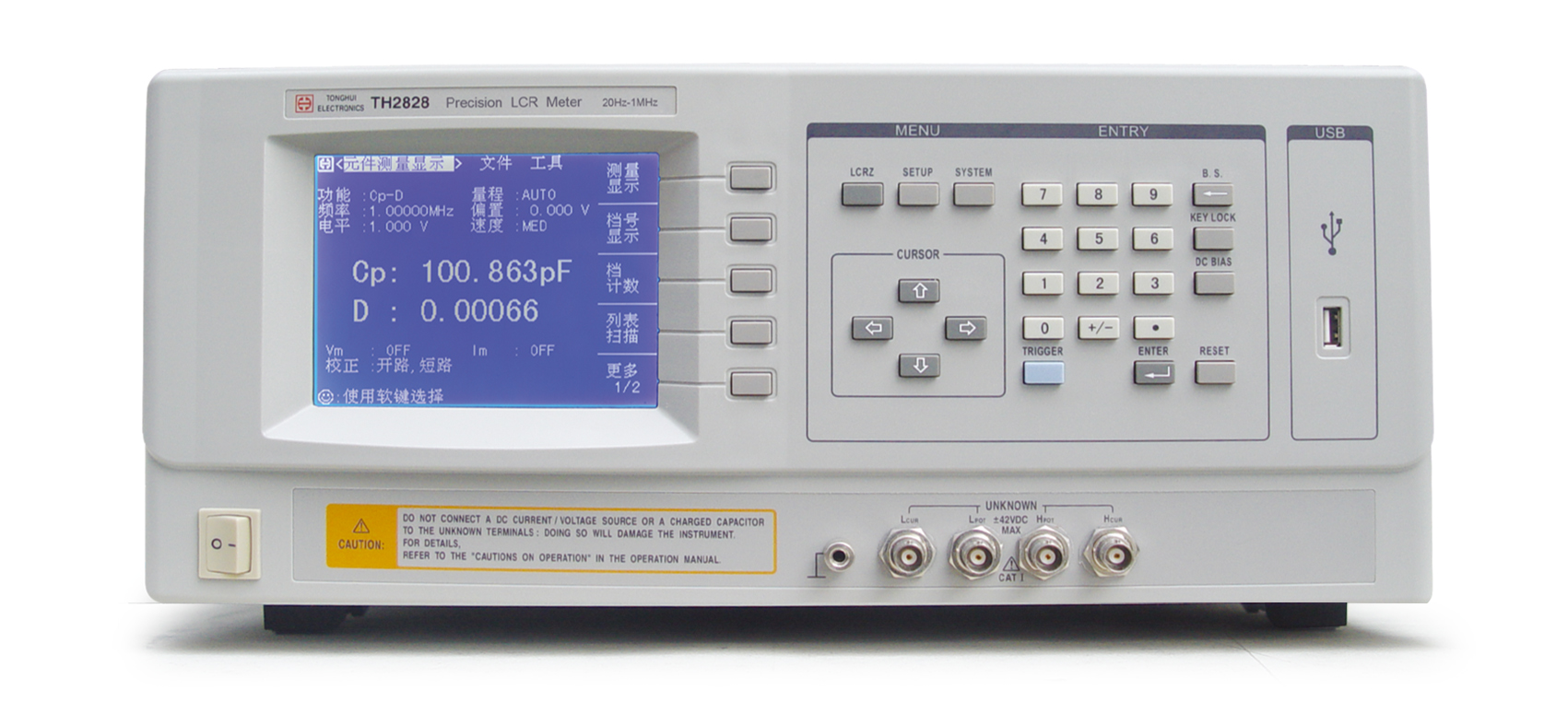

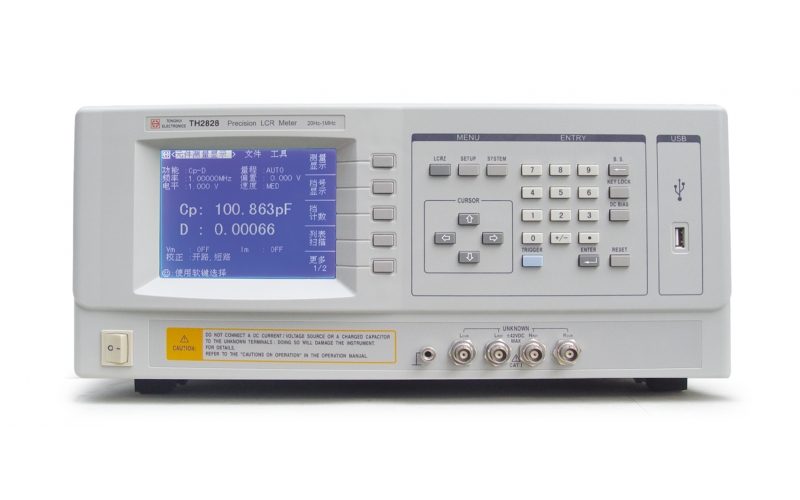

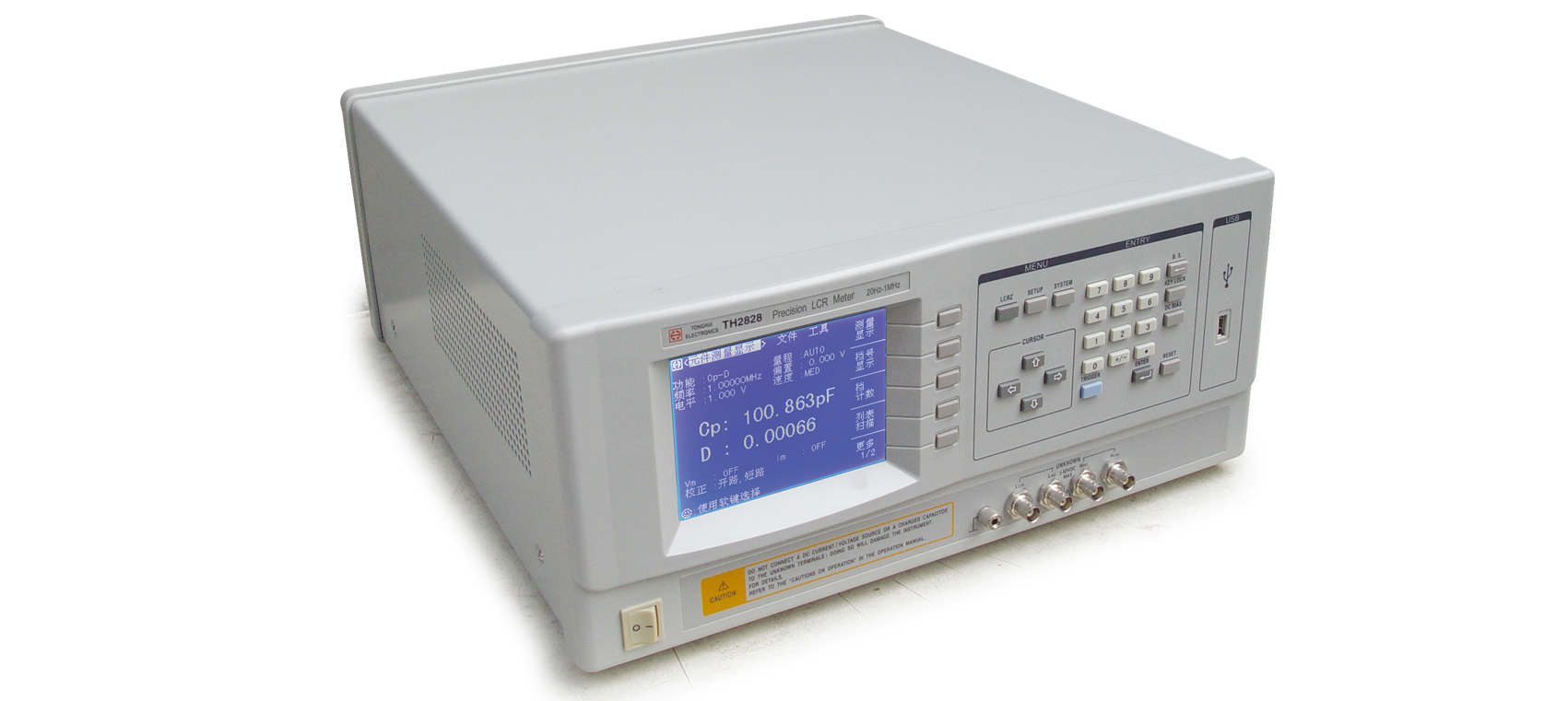

TH2828 精密LCR數字電橋
應用
■?無源元件
? 電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估和性能分析。
■?半導體元件
? LED驅動集成電路寄生參數測試分析；變容二極管的C-VDC特性；晶體管或集成電路的寄生參數分析
■?其它元件
? 印制電路板、繼電器、開關、電纜、電池等的阻抗評估
■?介質材料
? 塑料、陶瓷和其它材料的介電常數和損耗角評估
■?磁性材料
? 鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估
■?半導體材料
? 半導體材料的介電常數、導電率和C-V特性液晶材料：
■?液晶單元
? 介電常數、彈性常數等C-V特性
技術參數
測試參數
|Z|,|Y|,C,L,X,B,R,G,D,Q,θ,ESR,Rp
測試頻率
20Hz-1MHz,6000多個頻點
測試電平范圍
正常：5mV-2V,恒電平：10mV-1V,1mV 步進
輸出阻抗
30Ω，100Ω可選
基本準確度
0.05%
?
?
?
?
顯示范圍
?
?
?
?
|Z|,R,X
0.00001Ω-99.9999MΩ
|Y|,G,B
0.00001μS-99.9999S
C
0.00001pF-9.99999F
L
0.00001μH-99.9999kH
D
0.00001-9.99999
Q
0.01-99999.9
θ(DEG)
-179.999°-179.999°
θ(RAD)
-3.14159-3.14159
△%
-999.999%-999.999%
測量時間（≥1kHz）
快速：32ms, 中速：90ms, 慢速：650ms
等效電路
串聯，并聯
量程方式
自動，保持
觸發方式
內部，手動，外部,總線
平均次數
1-255
清零功能
開路，短路，掃頻清零，負載
內部直流偏置源
0V,1.5V,2V
比較器功能
10檔分選和檔計數功能
存儲器
可保存20組儀器設定值

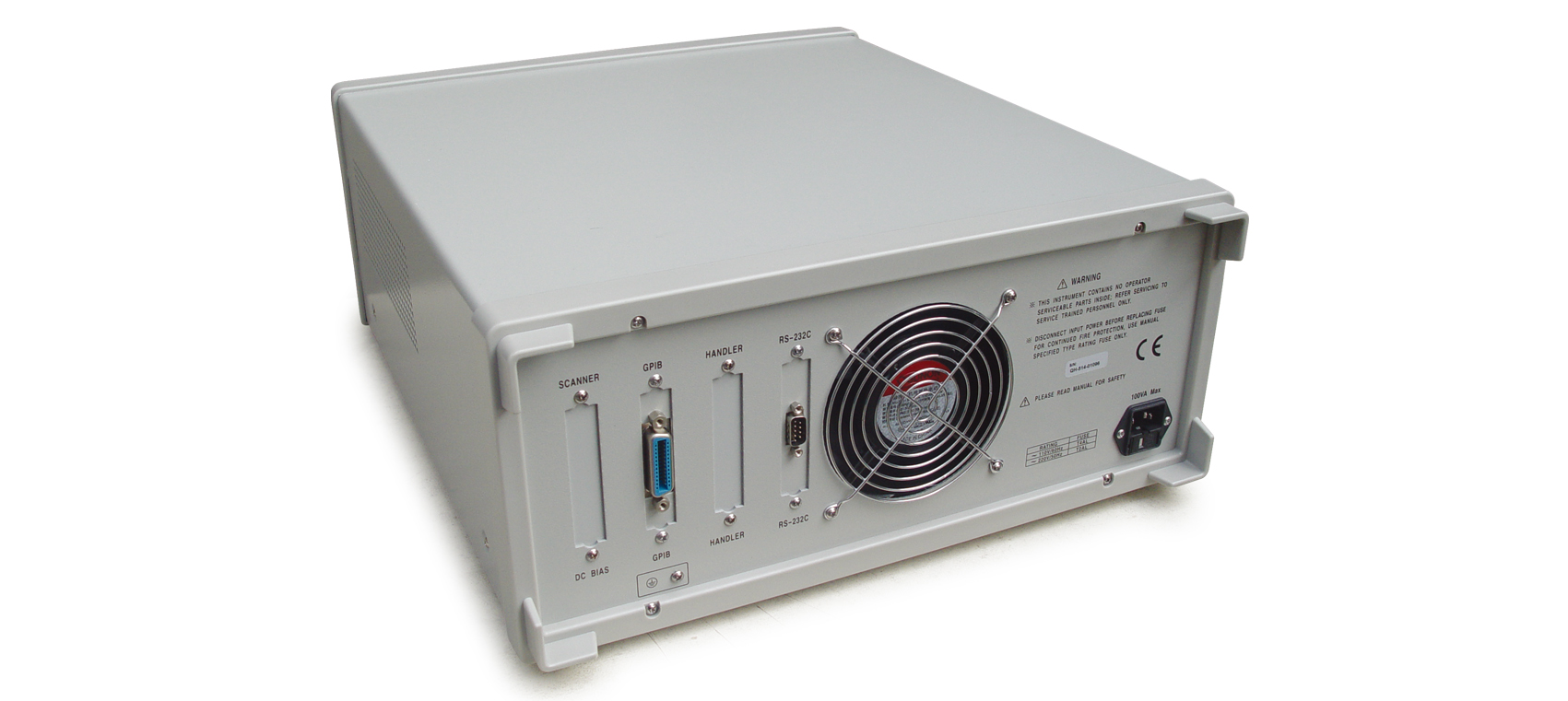

接口
RS-232C、HANDLER(選件)、USB(選件)、GPIB
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 四端帶卡夾具 | TH26005C | ||||
| 短路片 | TH26010 | ||||
| 帶盒四端絕緣帶鎖Kelvin測試線 | TH26011BS | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| 磁環夾具 | TH26008A | ||||
| 帶盒貼片測試線 | TH26009B | ||||
